便携移动分半式管道环切割及坡口机外卡设备

便携移动分半式管道环切割及坡口机外卡设备 产品描述: 1.本系列产品为便携外卡分半式管子切割坡口机,具有重量轻,径向空间小,便于携带,使用方便等特点。 2.电动YPD,气动YP

便携移动分半式管道环切割及坡口机外卡设备 产品描述: 1.本系列产品为便携外卡分半式管子切割坡口机,具有重量轻,径向空间小,便于携带,使用方便等特点。 2.电动YPD,气动YP

便携移动分半式管道环切割及坡口机外卡设备

产品描述:
1. 本系列产品为便携外卡分半式管子切割坡口机,具有重量轻,径向空间小,便于携带,使用方便等特点。
2. 电动YPD,气动YPP,液压YPH,伺服YPE等四种驱动方式。
3. 自动进刀设计,无需手动调整,切割高效,高品质。
4. 机体采用特殊材料进行锻打工艺及热处理工艺,保证机体强度及硬度同时用。
5. 高精度数控车床,铣床等加工处理,保证加工精度。
6. 机体为对开式圆环结构,可分为两瓣,安装于管线任何位置。
7. 可根据客户要求加工不同管径,不同材质,不同壁厚的切断坡口。
8. 切割范围从20-3000mm范围内均可加工。
9. 坡口形式:单“V”,双“V”.“U”型及“J”型复合坡口均可加工。
10. 切割壁厚无论薄厚配置不同驱动均可切割,切割壁厚最大可达到200mm.
11. 坡口不变形,无毛刺,始终保持清洁,对管材母材无任何影响,高品质焊接要求的场合极为适合。

适用行业:
应用于石油、化工、天然气、食品、锅炉、船舶、制药、核电、场馆建设等行业管道安装工程及抢修作业,如西气东输工程、澳大利亚高更项目等。
切割管材:
塑料管道,铜,黄铜,铁,普通钢,铝,优质钢材,高品质不锈钢以及钛、镍基合金

外卡式电动管子切割坡口机
产品描述:
1. 电机采用metebao品牌电机,体积小,重量轻,价格实惠,适合工地现场作业。
2. 功率:1.3-2.0KW
3. 电压:220V/50Hz
4. 转速:电子无极调速
5. 电机安装方向可调

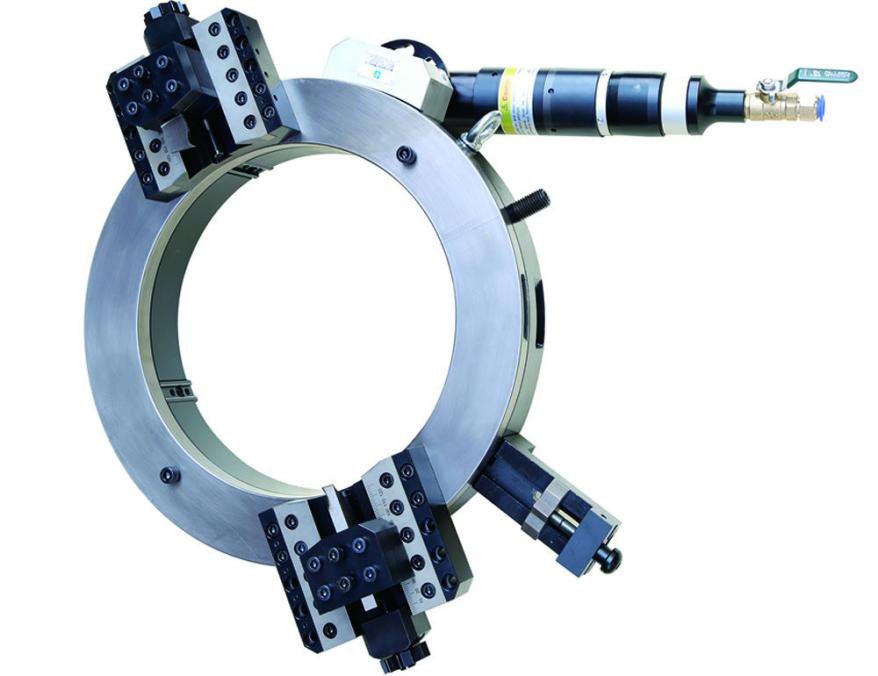

外卡式气动管子切割坡口机
产品描述:
1. 气动马达驱动,加工过程中不需要任何电源,不产生火花,电极,尤其适用于易燃,易爆,危险性作业场合。
2. 功率:0.9-2.5KW
3. 空气工作压力:0.5-0.7Mpa
4. 空气耗气量:1500-3600L/min

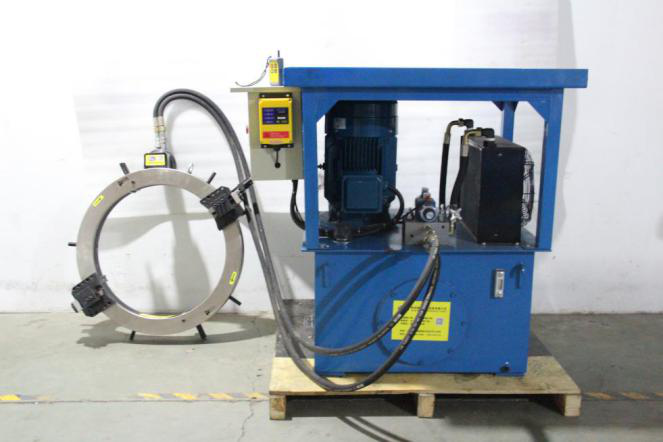

外卡式液压驱动切割坡口机
产品描述:
1. 液压驱动动力强,运行平稳,可以切割不同材质的不受阻力限制,对壁厚管尤其适用。
2. 液压驱动控制方式有面板控制和无线遥控控制,可在50m范围内远程控制。
3. 切割速度可调,使用范围广,操作简单,开机选择合适的速度即可使用,无需再做其他调整即可达到极佳切割效果。
4. 系统采用高精度负载反馈比例控制,节能,降低发热,更适合恶劣工况作业。
5. 密封采用耐高温材料,系统最高温度为75度易燃可以正常使用。
6. 液压马达采用美国怀特进口马达,输出功率3KW,功率大,体积小,重量轻,运转稳定,动力强劲,抗冲击,耐高温。



大马力液压站
1. 电动液压泵站:变量泵站
2. 电动机:15KW电机,380V电源
3. 电机转速:1450min,频率:50Hz
4. 邮箱容量:超大流量45L/min
5. 随机配有2根10米液压油管和2个快速接头

小马力液压站
1. 电机率:7.5KW
2. 额定压力:15Mpa
3. 泵排量:25L/min
4. 邮箱量:180L
5. 控制电压:24V
6. 冷却方式:风冷
7. 电机转速:1450r/min
8. 电压:380V(3相5线)
9. 随机配有2根10米液压油管和2个快速接头

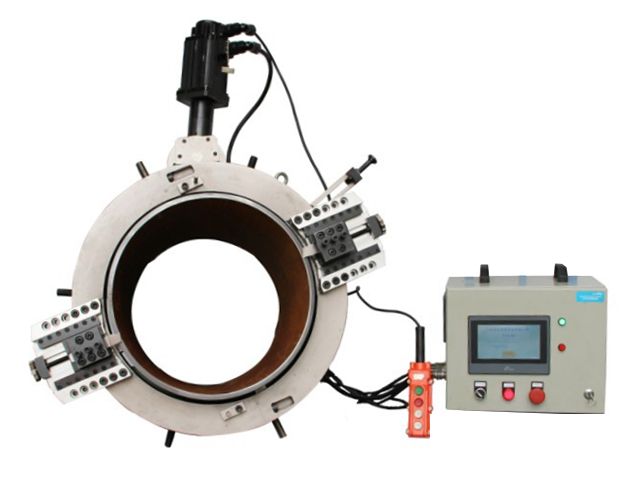

外卡式伺服管子切割坡口机
产品描述:
1. 伺服电机驱动启动快,开机选择合适的速度即可达到切割极佳效果。
2. 动力强劲,适用于高速大力矩工作状态,通过电位器即可实现无极变速,保证系统运转平稳,无冲击,降低刀具耗损。
3. 数字化控制系统,可以远程控制操作,避免危险作业。
4. 系统采用高精度负载反馈比例,节能,降低电机发热,更适合恶劣工况作业。
5. 安全系数高,系统具有一定的防爆功能,防爆电气产品的形式为隔爆型,是使用在Ⅱ类长的ⅡB级(类)别,爆炸性气体的引燃温度为T4(T4为:135℃<t≤200的级别)。
6. 体积小,重量轻,方便携带。
电源:220V
额定功率:2-3KW
额定频率:50-60Hz
调速范围:0-20r/min
电机输出扭矩:15N.M

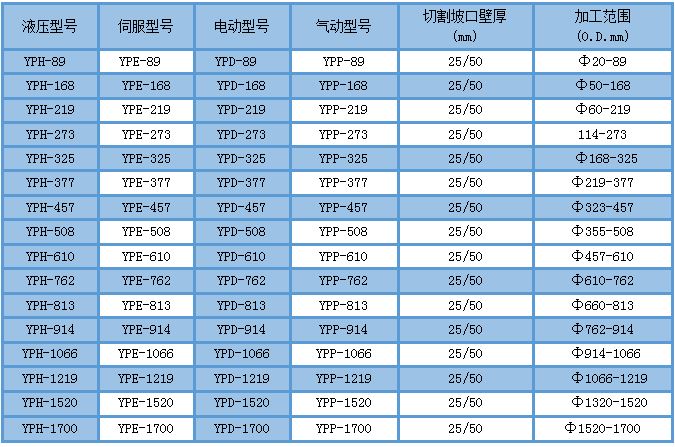

性能选型参数表:

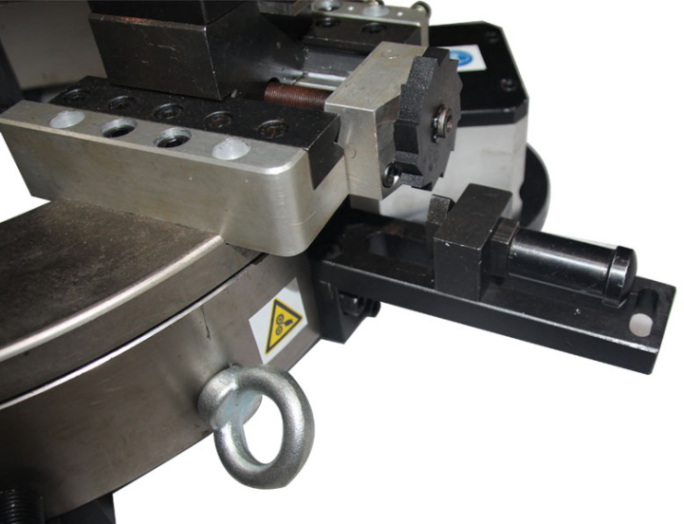

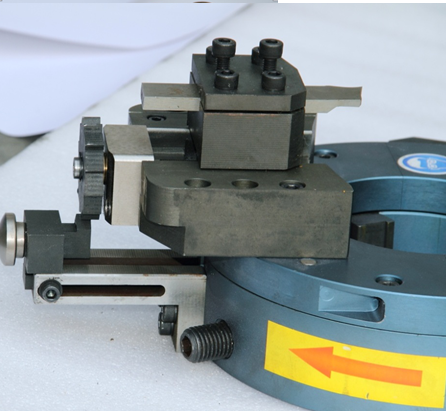

自动进刀装置:

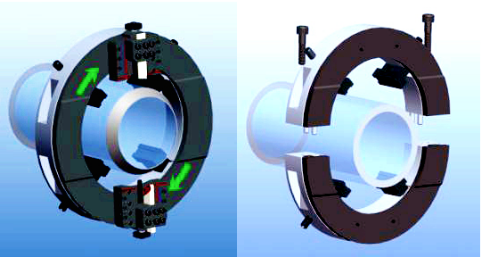

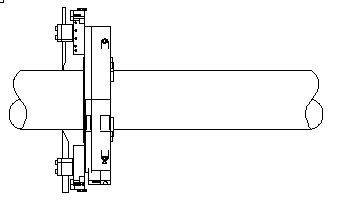

安装方式:




                                 管头直接套入                                                                  管中分瓣式安装




                管子衡向放置安装                                                                            管子纵向放置安装

注:坡口方向亦可反向坡口

重型桥架,专用于厚壁管道

桥架式进刀方式专门针对不易切削材质厚壁管道坡口角度小等要求,采用车床式进刀方式避免吃刀量过大,从而保证厚壁管道的切削。

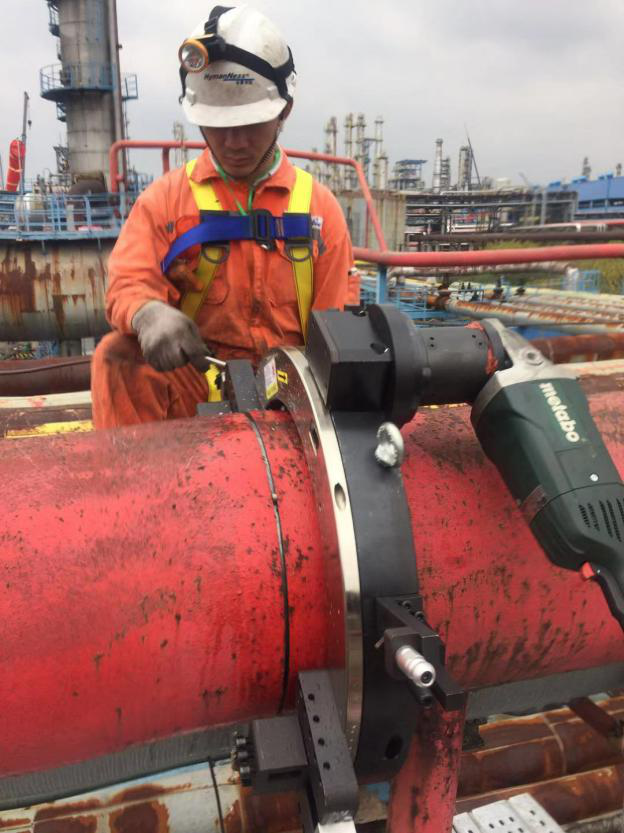

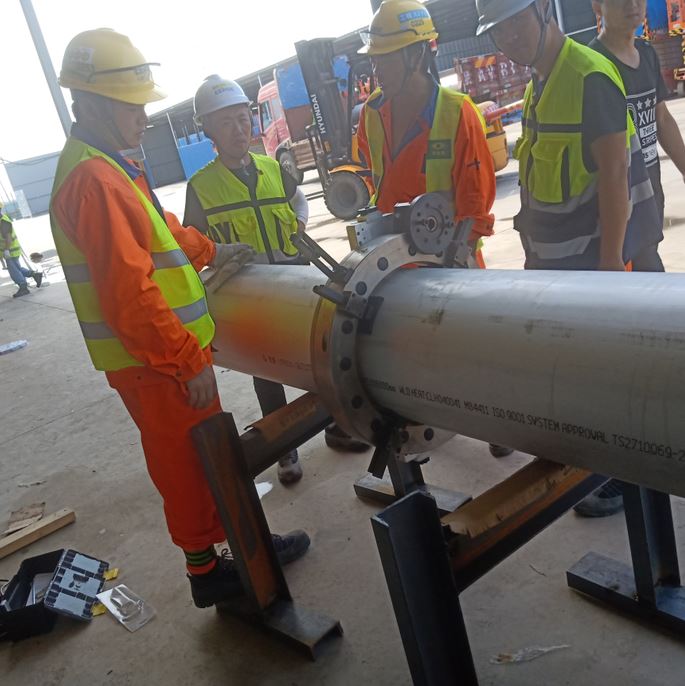

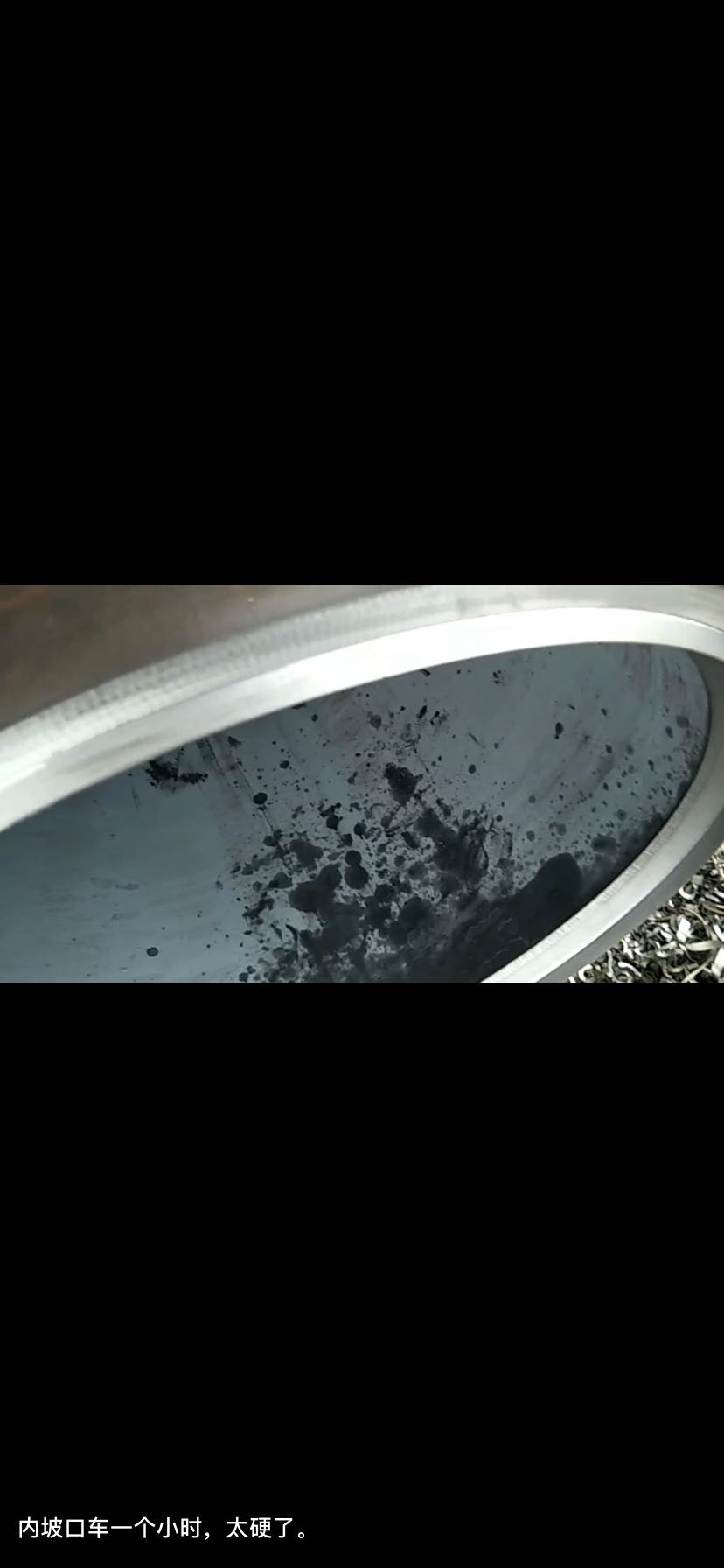

产品交付客户使用现场

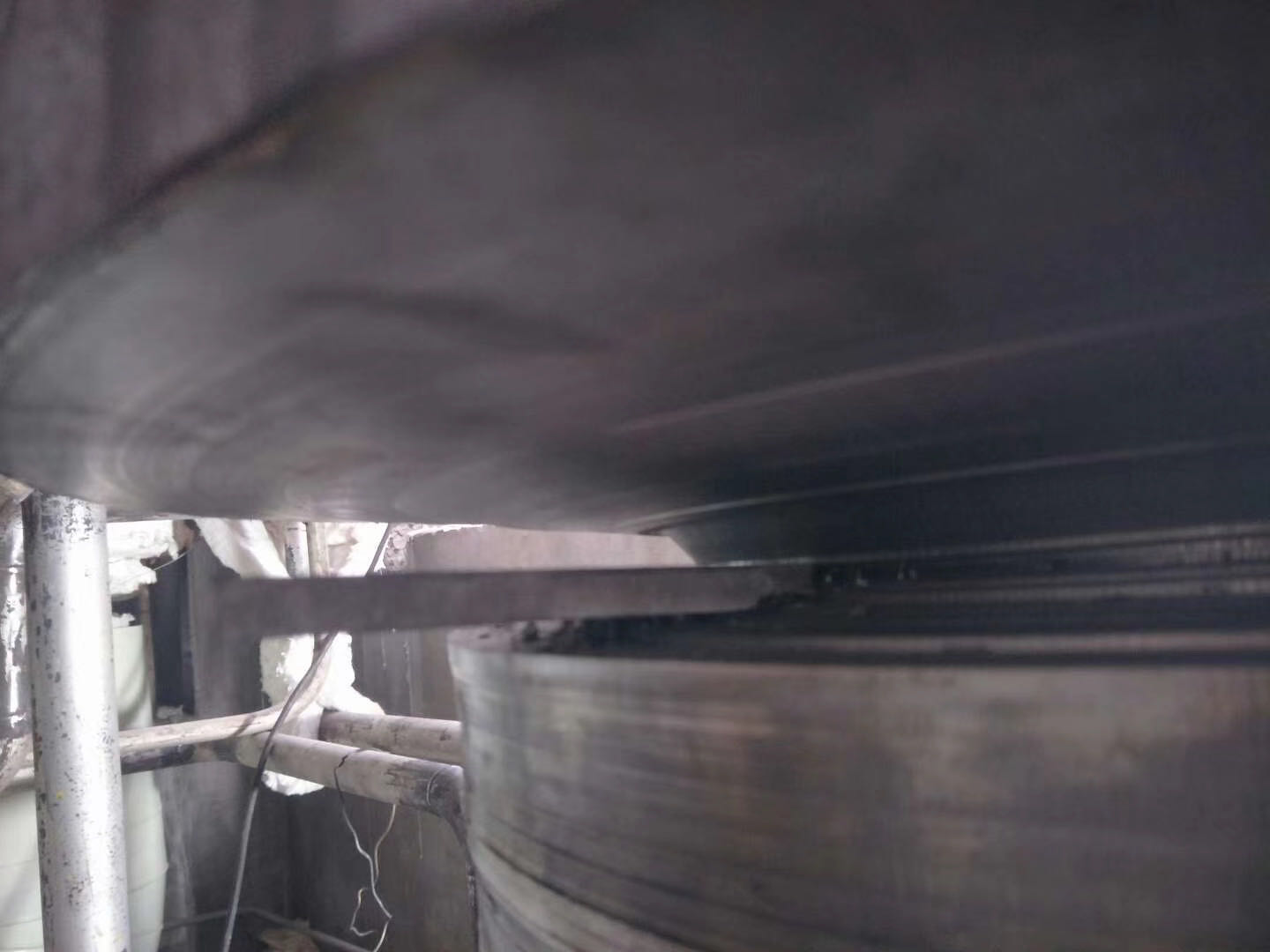

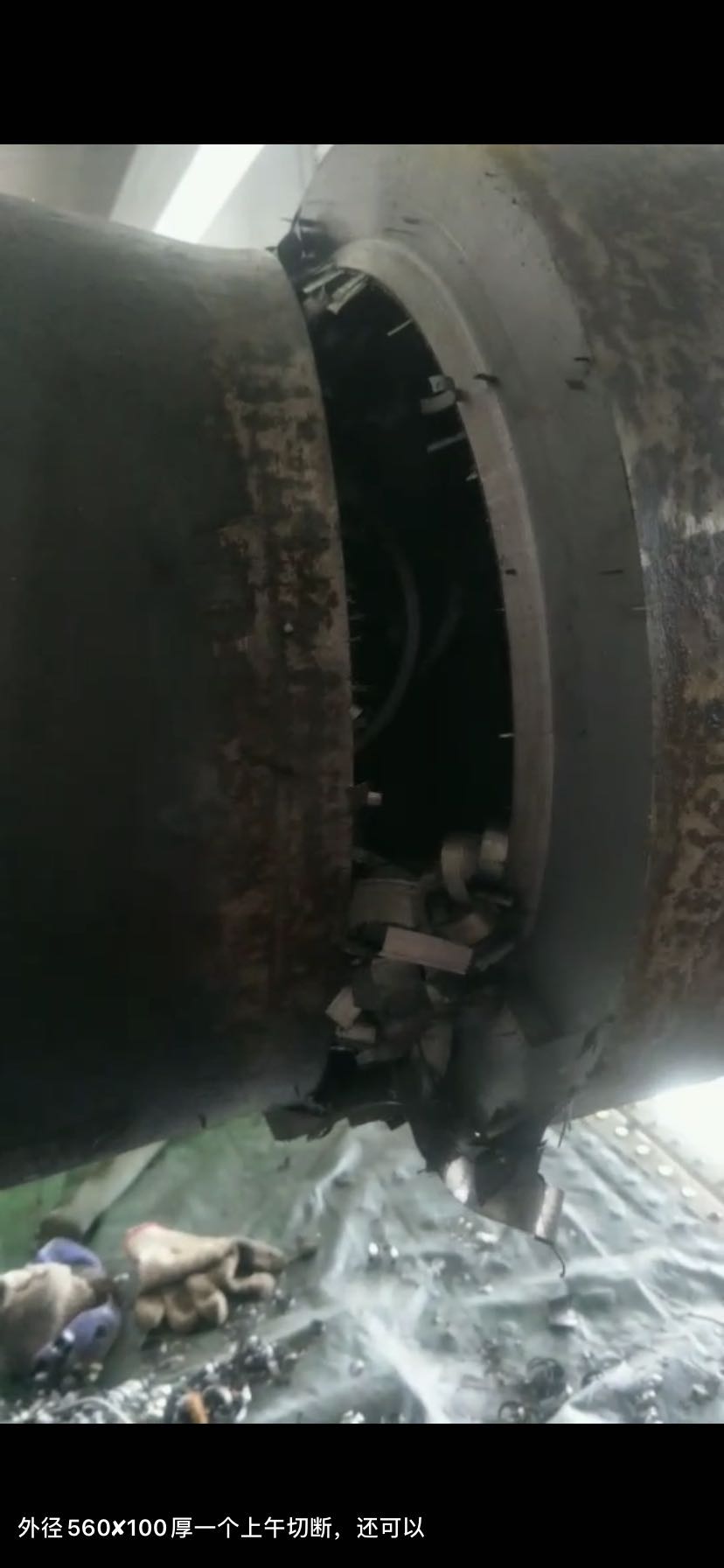

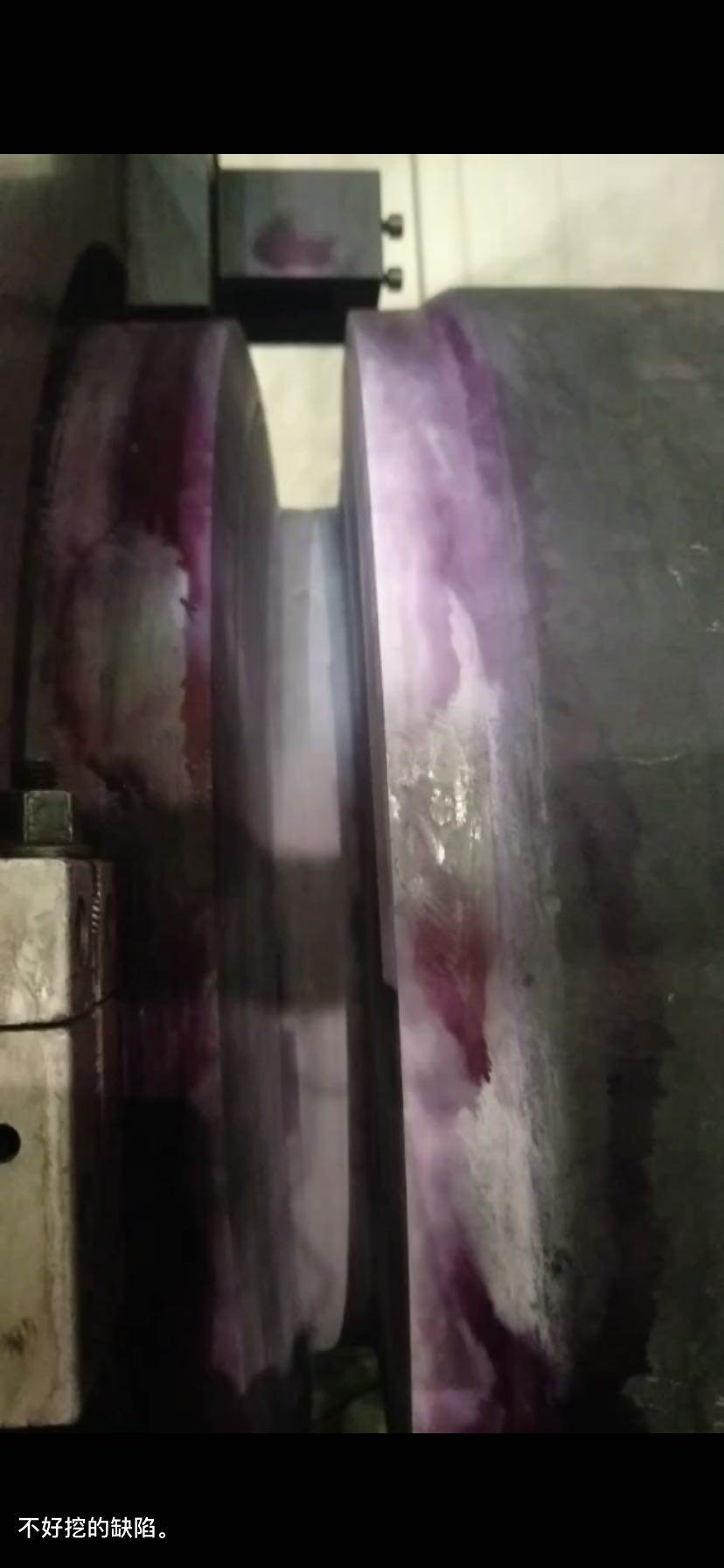

高压管道200mm切割坡口









更多尺寸及非标需求、请联系HymanNess工程师!
